Рекомендуем отметить направление антенны и её высоту на антенне роутера, чтобы в дальнейшем снимать и одевать «WiFiLADDER» без необходимости настройки положения по высоте (вертикали). Обратите внимание, что при снятии антенны «WiFiLADDER» или изменении положения роутера требуется настроить направление на точку приема.
Используется только с роутерами, имеющими внешние антенны

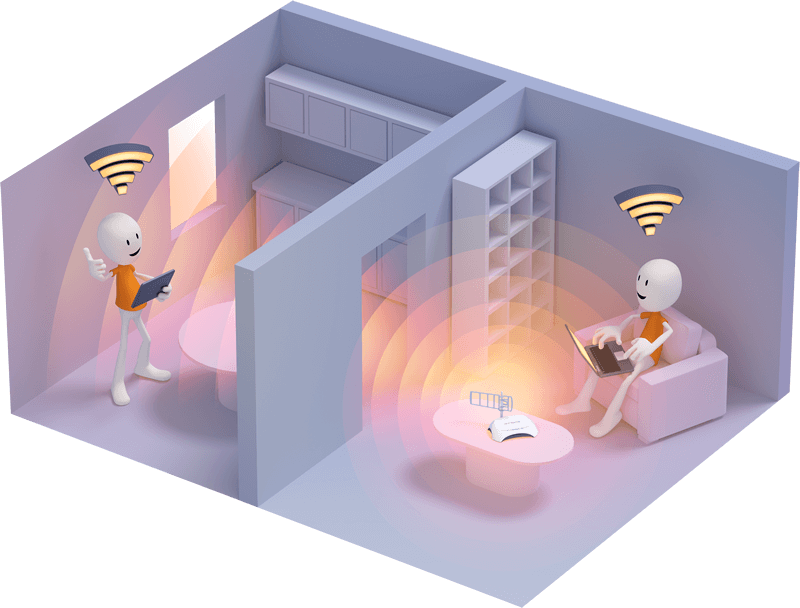

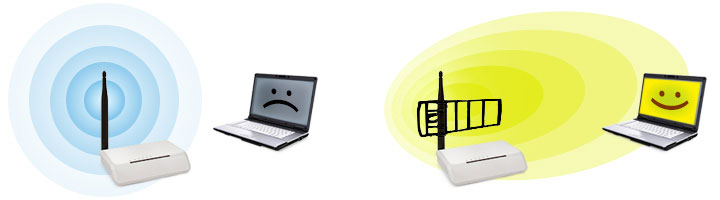

Совместно с антенной роутера эти элементы образуют направленную антенну,
которая фокусирует сигнал в заданном направлении
Эту антенну я видел ещё в 2013 году на выставке СВЯЗЬ-ЭКСПОКОММ-2013.
Она была представлена на стенде завода-изготовителя РЭМО.
Ею был утыкан весь стенд...
Я посмотрел на это изделие и подумал, «Что это за пластмассовая
игрушечная антеннка?». Честно говоря, тогда я совершенно не поверил в её свойства,
не разобравшись в методике её изготовления и логике работы.

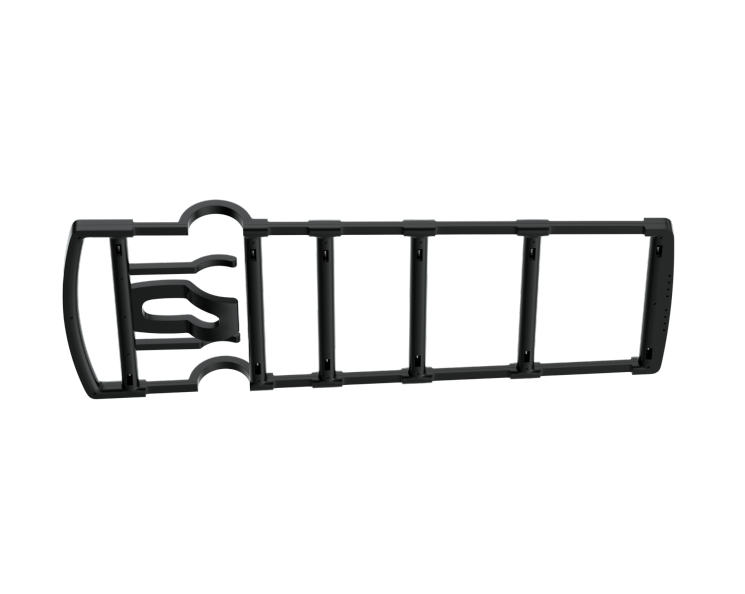

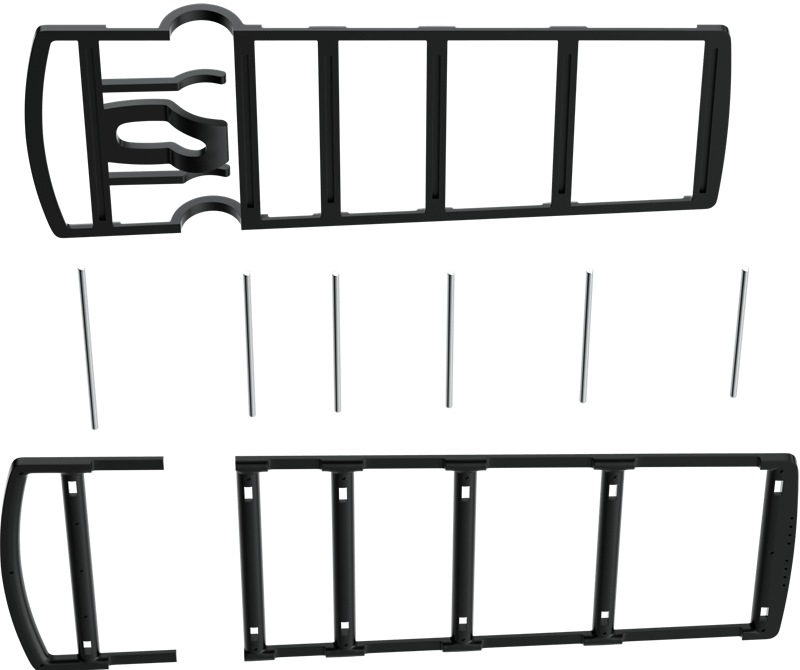

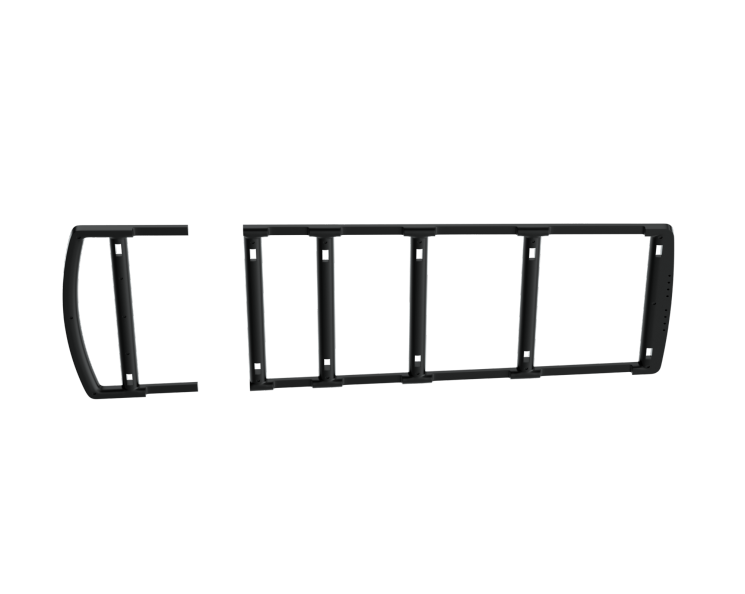

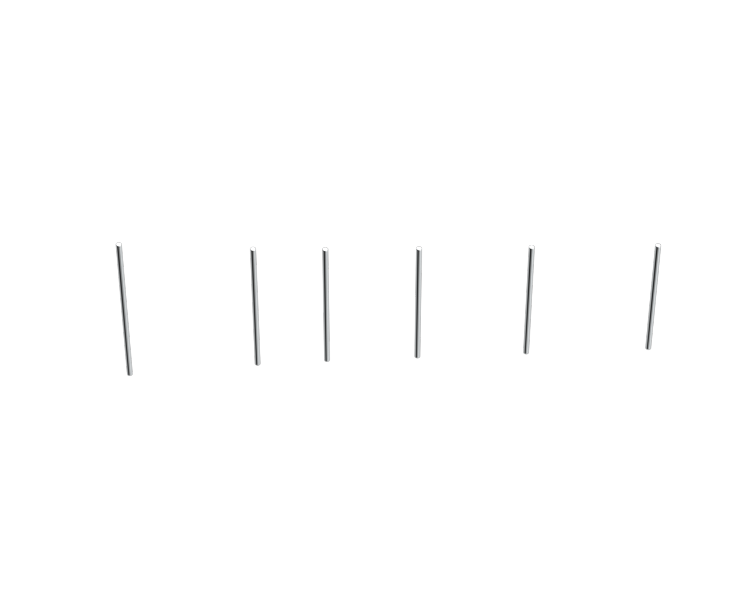

Через год я нашел в интернете фото этой антенны в разрезе и тогда до меня дошло, что это полноценный волновой канал (в радиолюбительской практике такие антенны называются Яги), в котором в качестве вибратора выступает внешняя антенна Wi-Fi роутера.

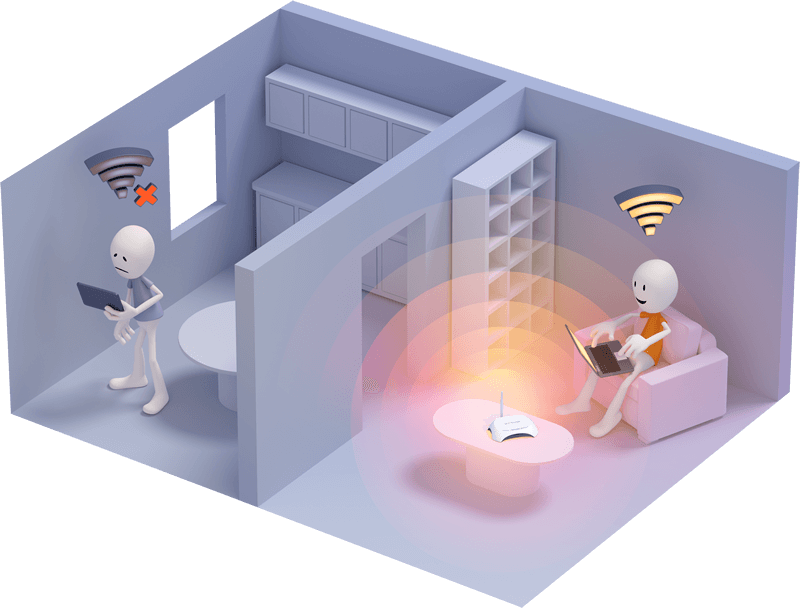

Летом 2016 года возникла необходимость в доработке моей деревенской Wi-Fi сети, в результате которой, уровень Wi-Fi сигнала в летнем домике и в бане должен был быть достаточным, для полноценной работы в интернет. До внесения изменений, уровень сигнала был настолько мал (большое расстояние от роутера), что пользование интернет в указанных точках было невозможно.

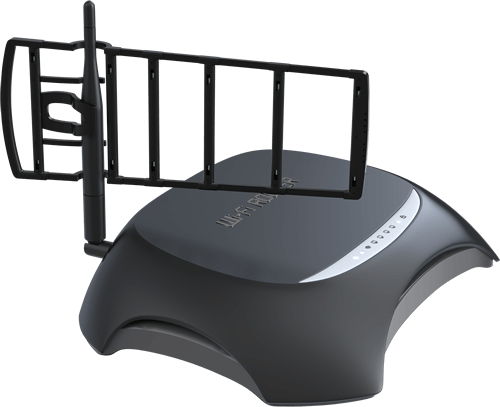

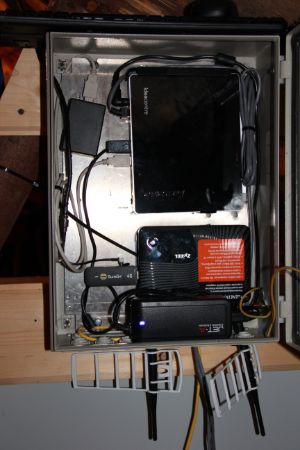

Я приобрел 2 антенны «WiFiLADDER» и закрепил их на антенны используемого роутера Zyxel Keenetic II, направив в соответствующие направления.
Моему удивлению не было предела! Антенна «WiFiLADDER» не просто работает, а работает
превосходно!
Уровень сигнала в указанных точках увеличился в 3-4 раза. Скорость интернет соединения
практически соответствует той, которая наблюдается на устройствах, расположенных в непосредственной
близости от Wi-Fi роутера.
Казалось бы, простейшая конструкция, малая цена, а результат выше всяких похвал!
Огромное спасибо заводу РЭМО за отличную идею, результатом которой
стало изделие, позволяющее любому пользователю, с минимальными затратами,
увеличить радиус действия своего Wi-Fi роутера в заданном направлении.
Наиболее привлекательной стороной WiFi Ladder является простота установки, если это так можно назвать :)
В общем, поставил ее на одну из антенн своего роутера и направил в сторону соседской квартиры. Сначала вроде бы и никакого особого эффекта не получилось, после чего, как написано в инструкции, подвигал ее вверх/вниз по антенне и нашел более правильное положение(побегать придется :)). Сигнал действительно усилился в 3-4 раза, а то и больше. Не всегда так сильно, что постоянно держится чуть ли не на 90%, но достаточно для того, чтобы можно смело было пользоваться интернетом, и он не отваливался, если чуть ушел в строну от стены. Вот такие результаты были без антенны и иногда вообще падало в ноль.
Антенна показала отличные результаты, сигнал вырос, а скорость интернет соединения практически соответствует той, которая наблюдается на устройствах, расположенных в непосредственной близости от Wi-Fi роутера.
Измерения проводились 1 сентября 2013 г. в с. Малая Тополевка Энгельсского района Саратовской области в 13.00 местного времени.
В качестве источника сигнала использовался маршрутизатор TP Link MR3220 серийный номер 12897603322 со штатной штыревой антенной.
Уровень сигнала измерялся на смартфоне HTC ONE X PLUS с установленным приложением insider. Операционная система Android. Уровень сигнала фиксировался в каждой точке не менее 30 сек, выбиралось среднее значение. Уровень сигнала указан в dBm.
Предварительно было установлено оптимальное положение антенны по вертикали, для чего фиксировался уровень в непосредственной близости от маршрутизатора. Лучшие показатели (максимальный уровень сигнала) отмечены при среднем положении на штатной антенне (в месте утолщения). Все остальные замеры проводились на этой же высоте.
Таким образом, на всех дистанциях явно определяется усиление антенны-насадки относительно штатной. Худший результат на дистанции 30 м (6 дБ), лучший на 10 м (17 дБ). Усредненное значение усиления антенны 10 дБ, что соответствует заявленному изготовителем.
Худшие абсолютные значения на расстоянии 10 м в сравнении с 30 и 50 м объясняются (вероятно) значительным вертикальным перепадом маршрутизатора (2 этаж каменного строения) и смартфона (поверхность земли — рост человека). Т.е. эффект из-за диаграммы направленности в вертикальной плоскости.
